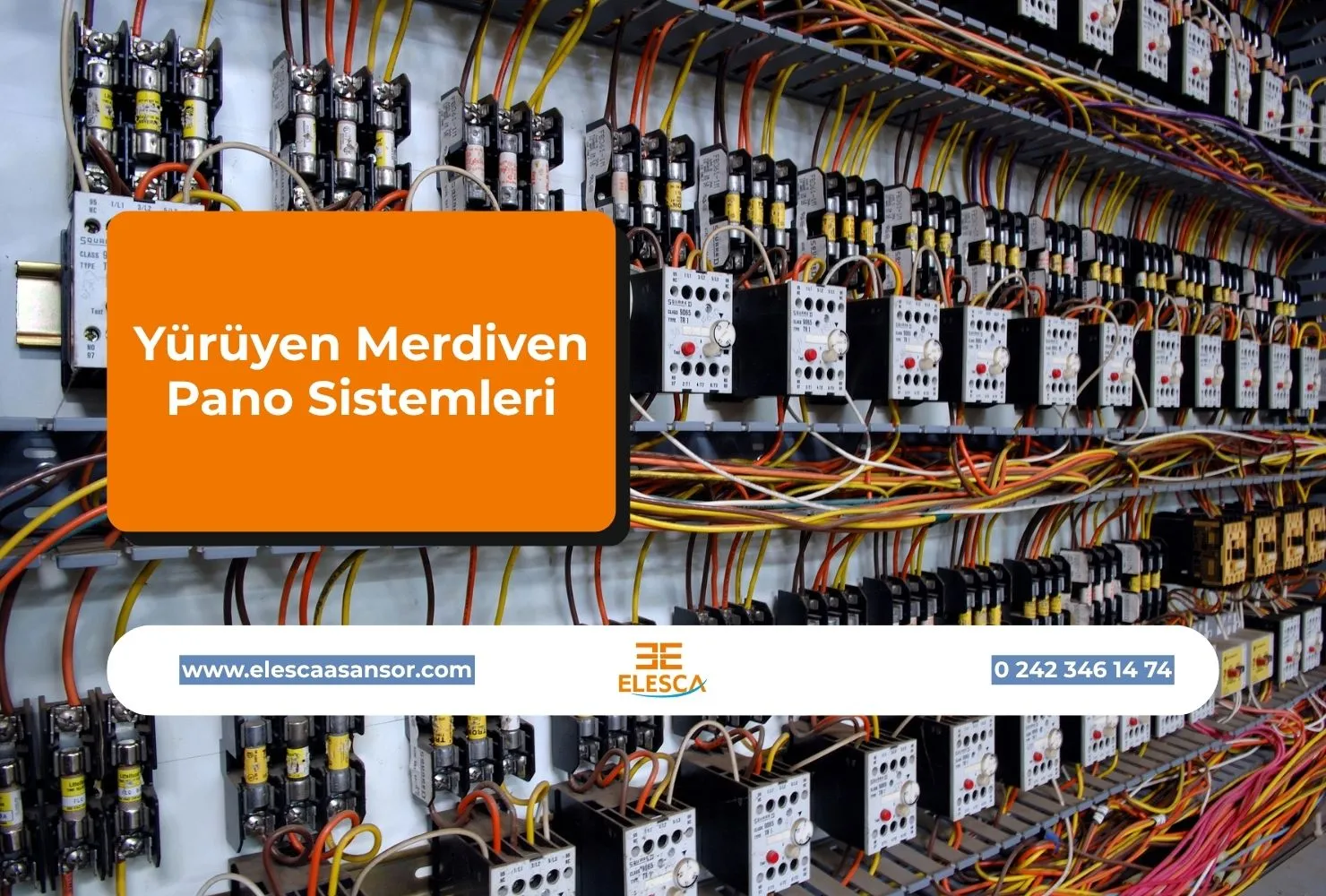

Yürüyen Merdiven Pano Sistemleri

Modern mimarinin ve yoğun insan trafiğinin olduğu yapıların vazgeçilmez unsurlarından biri olan yürüyen merdivenler, devasa bir mekanik yapının hassas ve güvenli bir şekilde işlemesini sağlayan karmaşık sistemlerdir. Bu karmaşık yapının kalbi ve beyni ise, merdivenin tüm hareketlerini, hızını, yönünü ve en önemlisi güvenliğini kontrol eden Yürüyen merdiven pano sistemleridir. Bu panolar, sadece bir kontrol kutusu olmaktan çok daha fazlasını ifade eder; yolcu güvenliğinden enerji verimliliğine, arıza tespitinden uzaktan yönetime kadar tüm kritik süreçleri yöneten, yüksek teknoloji ürünü elektronik ve elektrik donanımlarıdır.

Yürüyen Merdiven Pano Sistemleri Nedir ve Neden Hayati Önem Taşır?

Yürüyen merdiven pano sistemleri, bir yürüyen merdivenin çalışması için gerekli tüm elektrikli ve elektronik bileşenleri barındıran merkezi kontrol ünitesidir. Bu panolar, merdivenin motoruna güç sağlayan sistemleri, güvenlik sensörlerinden gelen verileri işleyen kontrol kartlarını ve tüm operasyonel parametreleri yöneten yazılımları içerir.

Pano Sistemlerinin Temel Görevleri

Yürüyen merdiven pano sistemlerinin temel görevi, mekanik aksamın (motor, basamak zinciri, basamak makarası, kasnak vb.) uyum içinde, güvenli ve verimli bir şekilde çalışmasını sağlamaktır. Bu görevler şunları kapsar:

1. Hız ve Yön Kontrolü: Merdivenin standartlara uygun hızda hareket etmesini ve gerektiğinde (örneğin trafik yoğunluğuna göre) düşük hız moduna geçmesini veya dur/kalk modunda çalışmasını yönetir. Modern panolarda kullanılan hız kontrol cihazları (VVVF), sadece konforu artırmakla kalmaz, aynı zamanda önemli ölçüde enerji verimliliği sağlar.

2. Güvenlik Yönetimi: En kritik görevdir. Acil durdurma butonlarından, el bandı hızı senkronizasyonuna, gevşek basamak zinciri veya kırık tarak tespitine kadar yüzlerce güvenlik sensöründen gelen veriyi anlık olarak işler ve herhangi bir güvenlik ihlalinde merdiveni saniyenin altında bir sürede durdurur.

3. Arıza Tespiti ve Bildirimi: Sistemdeki en ufak bir sapmayı bile algılar. Motor aşırı ısınması, faz kaybı, basamak makarası arızası gibi durumları kaydeder ve uzaktan izleme sistemleri aracılığıyla bakım ekiplerine anında bilgi verir.

Yürüyen Merdiven Pano Sistemlerinin Ana Bileşenleri ve Fonksiyonları

Yürüyen merdiven panosu, karmaşık bir mühendislik harikasıdır. İçindeki her bir bileşen, sistemin bütünü içinde hayati bir rol üstlenir.

1. Kontrol Kartı (Ana Kart)

• Fonksiyonu: Panonun beyni. Tüm sensör girdilerini alır, programlanmış algoritmaları çalıştırır ve motor sürücüleri ile rölelere komutlar gönderir. Merdivenin çalışma mantığını ve güvenlik protokollerini yöneten mikroişlemci ve yazılım bu kartta bulunur.

2. Sürücü (VVVF İnvertör)

• Fonksiyonu: Motorun hızını ve torkunu kontrol eden güç elektroniği ünitesidir. Yürüyen merdiven pano sistemleri için olmazsa olmazdır. Motorun yumuşak kalkış ve duruşunu sağlayarak hem yolcu konforunu artırır hem de motorun ve mekanik aksamın (basamak zinciri, kasnak vb.) ömrünü uzatır. En önemlisi, yolcu yoğunluğunun az olduğu zamanlarda merdivenin yavaş çalışmasını sağlayarak ciddi enerji verimliliği yaratır.

3. Güvenlik Röleleri ve Kontaktörler

• Fonksiyonu: Motor gücünü kesmek veya devreye almak için kullanılan elektromekanik anahtarlama elemanlarıdır. Özellikle acil durdurma ve güvenlik devresi sinyalleri ile çalışarak, hata durumunda motorun elektriğini kesme işlevini üstlenirler.

4. Güç Kaynağı ve Koruma Elemanları

• Fonksiyonu: Kontrol kartı ve sensörler gibi hassas elektronik bileşenler için gerekli olan sabit ve düşük gerilimi (Genellikle 24V DC) sağlar. Sigortalar ve devre kesiciler ise kısa devre ve aşırı akım durumlarında sistemi koruyarak panonun zarar görmesini engeller.

5. İzleme ve İletişim Sistemleri

• Fonksiyonu: Modern yürüyen merdiven pano sistemleri, uzaktan izleme ve arıza teşhisine olanak tanıyan iletişim portlarına (RS485, CANbus, Ethernet) sahiptir. Bu sayede, merdivenin durumu uzaktan kontrol edilebilir ve önleyici bakım hizmetleri daha hızlı planlanabilir.

Güvenlik ve Uyumlulukta Yürüyen Merdiven Pano Sistemlerinin Rolü

Yürüyen merdivenler, yüksek güvenlik standartlarına tabidir (EN 115 gibi). Bu standartlara uygunluğun sağlanmasında yürüyen merdiven pano sistemlerinin rolü merkezidir. Pano, merdivenin mekanik parçalarıyla entegre çalışan sayısız sensörden gelen bilgiyi işler.

Güvenlik Sensörleri ve Kontakları:

• El Bandı Giriş Kontağı: El bandı giriş kapağının altında yer alır. Bir nesne sıkışması durumunda merdiveni durdurur.

• Tarak Kontağı: Merdivenin üst ve alt bitiş noktalarında bulunan tarak dişlerinin zarar görmesi veya yabancı bir cisim sıkışması durumunda merdiveni durdurur.

• Basamak Sarkma ve Zincir Kontağı: Basamak zincirinin gevşemesi veya bir basamakta sarkma olması durumunda yolcu güvenliğini sağlamak için anında müdahale eder. Ayrıca, C Dönüş Zinciri gibi hareketli parçaların doğru konumda olup olmadığını sürekli izler.

• Basamak Kenarlığı Kontağı: Yolcu ile hareketli basamak kenarlığı arasında oluşabilecek sürtünme veya sıkışmayı algılar.

Bu kontakların her biri, elektrik devresi üzerinden yürüyen merdiven kumanda panosuna sinyal gönderir. Pano, bu sinyalleri yorumlayarak güvenliği tehdit eden bir durum olup olmadığını belirler ve gerekirse acil durdurma prosedürünü uygular.

Enerji Verimliliği ve Akıllı Çalışma Modları

Yürüyen merdiven pano sistemlerinin en önemli fark yaratan özelliklerinden biri de enerji yönetimidir. Geleneksel sistemler sürekli tam hızda çalışırken, modern panolar akıllı çalışma modları sunar:

1. Dur/Kalk Modu: Merdiven, radar veya sensörler yardımıyla yolcu algılamadığı sürece tamamen durur. Yolcu yaklaştığında yumuşak bir kalkışla çalışmaya başlar. Bu, özellikle gece saatlerinde veya düşük trafikli alanlarda yüksek enerji tasarrufu sağlar ve mekanik aşınmayı azaltır.

2. Düşük Hız Modu (Standby): Yolcu yokken merdiven çok düşük bir hızda (örneğin 0.1 m/s) döner. Bu, hem merdivenin tam duruş-kalkış döngüsünden kaynaklanan stresi azaltır hem de anında tam hıza geçmeye hazır olmasını sağlar.

3. VVVF ile Optimizasyon: Hız kontrol cihazları, motorun ihtiyacı kadar enerji çekmesini sağlayarak kayıpları en aza indirir. Bu teknoloji, basamak makarası ve kasnak gibi hareketli parçaların üzerindeki yükü optimize eder.

Elesca Asansör Yürüyen Merdiven Sistemleri ve Pano Çözümleri

Antalya merkezli Elesca Asansör Yürüyen Merdiven Sistemleri olarak, sektörün öncü firmaları ve uzman çözüm ortaklarımız ile iş birliği yaparak, yüksek kaliteli ürün ve hizmet anlayışıyla çalışmaktayız. Yürüyen merdiven pano sistemleri alanında, hem yeni kurulumlar hem de mevcut sistemlerin modernizasyonu için en güncel ve enerji verimli çözümleri müşterilerimizle buluşturmaktayız.

Kaliteli Yedek Parça Desteği

Yürüyen merdiven pano sisteminin uzun ömürlü ve güvenli çalışması, panonun kendisi kadar, merdivenin mekanik aksamının kalitesine de bağlıdır. Elesca olarak, sektörün en kaliteli yedek parçalarını geniş ürün yelpazemizle sunmaktayız:

• Yürüyen Merdiven El Bandı

• Kasnak ve Baskı Makara Grubu

• Basamak Makarası ve Kılavuz Makara

• Basamak Zinciri ve C Dönüş Zinciri

• Tarak ve El Bandı Giriş Kapağı

• Basamak ve Basamak Kenarlığı

Yürüyen merdiven pano sistemleri ve diğer tüm yedek parçalarımız, yurt içi ve yurt dışı pazarlarından temin edilerek, en yüksek kalite ve güvenlik standartlarına uygun olarak müşterilerimize sunulmaktadır.

Bakım, Revizyon ve Modernizasyon Hizmetleri

Yürüyen merdiven pano sistemlerinin düzenli bakımı, merdivenin kesintisiz ve güvenli çalışması için esastır. Bakım süreçlerimiz şunları kapsar:

1. Elektronik Kontrol Testleri: Panodaki tüm sensör, röle ve kontrol kartı fonksiyonları detaylıca test edilir.

2. Yazılım Güncellemeleri: Sistemin en güncel güvenlik ve verimlilik yazılımlarıyla çalışması sağlanır.

3. Mekanik Parça Kontrolü: Pano sisteminin doğrudan etkilediği basamak zinciri gerginliği, basamak makarası aşınması ve el bandı senkronizasyonu gibi kritik mekanik bileşenler kontrol edilir ve gerektiğinde orijinal yedek parçalarımızla değiştirilir.

Eski tip panoların enerji verimliliği ve güvenlik açısından yetersiz kaldığı durumlarda, Elesca olarak uzman ekibimizle tam pano sistemi revizyonu ve modernizasyonu hizmeti sunmaktayız. Eski sistemler, VVVF teknolojisi ve akıllı kontrol sistemleriyle donatılarak merdivenlerin ömrü uzatılır ve işletme maliyetleri düşürülür.

Yürüyen Merdiven Pano Sistemleri Seçerken Dikkat Edilmesi Gerekenler

Bir projeye yürüyen merdiven pano sistemi seçerken yalnızca fiyatı değil, uzun vadeli güvenliği, performansı ve işletme maliyetini etkileyecek kritik faktörleri göz önünde bulundurmak gerekir.

Kesintisiz ve Güvenli Akışın Garantisi

Yürüyen merdiven pano sistemleri, bir yapının insan akışını yöneten, konforu sağlayan ve en önemlisi güvenliği garanti eden en kritik teknolojik bileşenlerdir. Gelişen teknoloji sayesinde bu sistemler, artık sadece merdivenin hareketini değil, aynı zamanda enerji verimliliğini ve uzaktan izleme yeteneğini de beraberinde getirmektedir.

Elesca Asansör Yürüyen Merdiven Sistemleri olarak biz, bu hayati bileşenlerin tedariği, montajı ve bakımı konusunda, Antalya merkezimizden yurt içi ve yurt dışı projeler için uzmanlığımızı sunmaktayız. Kalite, hizmet ve güvenilirliği ilke edinerek, projelerinize değer katacak çözümler üretiyoruz. Yürüyen merdiven pano sistemleri ve diğer tüm yedek parçalarımız (Yürüyen Merdiven El Bandı, Basamak Makarası, Tarak, Basamak vb.) hakkında detaylı bilgi ve çözümler için bize ulaşabilirsiniz.
